Specifičnosti mikroklime i higijenskih zahtjeva

Za razliku od standardnih objekata, mikroklimatski zahtjevi u bolnicama definiraju se prema kliničkoj funkciji prostora. Nema univerzalnih postavki. Operacijske sale, jedinice intenzivnog liječenja, sterilne pripreme, transplantacijski blokovi, laboratoriji, bolesničke sobe i prostori za obradu biološkog otpada zahtijevaju različite temperaturne, vlažne i aerobiološke parametre.

Upravo zbog te heterogenosti projektant ne dimenzionira sustav za “objekt”, već za niz zasebnih procesnih zona. one moraju djelovati kao jedan funkcionalni sustav bez međusobnog kontaminacijskog rizika.

Ključni zahtjevi uključuju:

Kvalitetu zraka (IAQ) i visokoučinkovitu filtraciju

Kvaliteta zraka u bolnici nije subjekt kategorije ugodnosti, već element zdravstvene sigurnosti. Više stupanjske filtracije, uključujući HEPA standarde, primjenjuju se u prostorima visokog rizika gdje se zahtjeva reduciran broj čestica, kontrolirano turbulentno ili laminarno strujanje te strogo definirane izmjene zraka.

Povećani broj izmjena nije samo tehnički parametar, on omogućuje brže uklanjanje biološki ili kemijski kontaminiranog volumena zraka te poboljšava sterilnost i stabilnost mikro okruženja.

Kontrolu tlakova i tokova zraka

Kontrola tlakova i upravljanje tokovima zraka jedan su od ključnih mehanizama sprječavanja križne kontaminacije u bolničkim objektima.

Sustav se temelji na uspostavljanju kaskade tlakova između različitih prostorija i funkcionalnih zona kako bi se definirao smjer strujanja zraka i onemogućilo miješanje čistih i kontaminiranih volumena.

Najčešće se definira referentna točka u sterilnoj ili centralnoj zoni, od koje se postavljaju odnosi nadtlaka prema prostorima koje je potrebno zaštititi te podtlaka prema prostorima s povećanim rizikom.

Kaskada tlakova nije univerzalna. Oblikuje se prema medicinskim postupcima i procesima koji se provode u prostoru, a određuje je procesni inženjer, vodeći računa o složenosti funkcija koje se odvijaju unutar bolnice.

Zahtjevi značajno variraju ovisno o funkciji pojedinih bolničkih cjelina, primjerice:

• Operacijske dvorane i jedinice intenzivne njege – zahtijevaju najvišu razinu kontrole sterilnosti te precizno održavanje temperature, relativne vlage i nad tlaka radi sprječavanja ulaska kontaminiranog zraka.
• Laboratoriji i prostori za obradu otpada – opremaju se posebnim ventilacijskim sustavima i podtlakom kako bi se spriječilo širenje mirisa, patogena i štetnih tvari u ostatak objekta.
• Osjetljivi odjeli – koriste definirane mikroklimatske barijere (PAL-ovi i MAL-ovi) za održavanje stabilnih uvjeta i potrebne razine čistoće.
• Kontaminirane sobe – odvajaju se u zasebne ventilacijske zone koje opslužuju posebne klimatizacijske komore, čime se osigurava potpuno kontrolirano kretanje zraka.

Preciznu regulaciju temperature i vlažnosti

Potrebno je održavati specifične i stabilne parametre u različitim prostorijama, što je bitno za udobnost, ali i za funkcioniranje osjetljive medicinske opreme i skladištenje lijekova.

Stabilni parametri postižu se kvalitetnim klimatizacijskim komorama, točnim i kalibriranim senzorima, naprednom automatikom (BMS) te kontrolom toplinskih opterećenja iz opreme i osoblja.

Dovoljan broj izmjena zraka i pravilna segmentacija kritičnih zona dodatno osiguravaju da mikroklima ostane unutar propisanih tolerancija.

Sustavi grijanja i hlađenja

Sustavi grijanja, hlađenja i ventilacije (HVAC) ključna su tehnička infrastruktura modernih bolnica, jer stvaraju strogo kontrolirane uvjete bez kojih zdravstveni procesi ne mogu funkcionirati. Njihova je uloga osigurati odgovarajuće mikroklimatske uvjete:  temperaturu, relativnu vlažnost i kvalitetu zraka, u različitim bolničkim prostorijama, ovisno o njihovoj namjeni.

U sustave hlađenja ubrajaju se rashladni uređaji poput rashladnika i split sustava. Oni omogućuju održavanje ugodnih temperatura tijekom ljetnih mjeseci, ali i osiguravaju hlađenje medicinske opreme te serverskih sustava koji tijekom rada proizvode znatne količine otpadne topline.

Sustavi za proizvodnju i distribuciju pare važni su za stvaranje pare koja se koristi za ovlaživanje zraka u klima komorama, čime se održavaju potrebne vrijednosti vlažnosti u prostoru.

Ključne stvari koje su bitne za ove sustave:

• Pouzdanost i sigurnost

HVAC sustavi u bolnicama moraju biti izuzetno pouzdani te projektirani s odgovarajućom razinom redundancije.

To uključuje osiguravanje redundancije pri izboru ventilatora, rezervnih izvora napajanja i druge sigurnosne mehanizme koji osiguravaju neprekidan rad čak i u slučaju kvara ili nestanka struje.

Takva rješenja posebno su važna u kritičnim prostorijama, poput operacijskih dvorana i zona s visokim stupnjem čistoće, gdje prekid ventilacije može ugroziti sigurnost pacijenata i zdravstvene zahtjeve.

• Ventilacija kao ključ sprječavanja unakrsne kontaminacije

U bolničkom okruženju ventilacija, osim dovoda svježeg zraka, ima presudnu ulogu u sprječavanju prijenosa mikroorganizama zrakom. Ispravno projektiran sustav ventilacije mora osigurati:

• Usmjeren protok zraka
• Efikasno (dvostupanjsko ili trostupanjsko) filtriranje s visokoučinkovitim filtrima
• Kontinuiranu izmjenu zraka sukladno standardima (npr. 12–20 izmjena zraka u operacijskim dvoranama, oko 10 izmjena u PAL/MAL zonama, te 4–6 izmjena u prostorijama za sastanke i sobama za pacijente).

Zanimljivost je da operacijske sale koriste se HEPA H14 filteri (najviša klinička kategorija). Ovakav filter može zaustaviti čestice manje od virusa SARS-CoV-2.

Potrošna topla voda i kontrola legionele

Priprema potrošne tople vode u bolnicama predstavlja jedno od najosjetljivijih tehničkih područja, s izrazito strogim higijenskim zahtjevima. Legionella spp. ostaje najveći rizik toplovodnih sustava, a ozbiljnost infekcija koje uzrokuje nameće jasno definiran pristup projektiranju, nadzoru i održavanju.

Razlog tome je što ova bakterija uzrokuje legionarsku bolest, tešku i potencijalno smrtonosnu infekciju dišnog sustava, koja se prenosi udisanjem kontaminiranog aerosola. Upravo zato prevencija njenog razvoja mora biti prioritet u svakom toplovodnom sustavu.

Specifičnost bolnica dodatno je naglašena velikom potrošnjom vode i ranjivošću korisničke populacije, što zahtijeva sustave koji mogu osigurati stabilne temperature, izbjegavanje stagnacije, stalnu cirkulaciju i mogućnost dezinfekcije.

U praksi se najčešće primjenjuju centralizirani sustavi s izmjenjivačima topline i akumulacijama, koji omogućuju sigurnu distribuciju PTV-a (potrošne tople vode) uz nadzor kritičnih točaka.

Alternativno, sustavi s protočnom pripremom smanjuju rizik stagnacije, ali zahtijevaju snažnije izmjenjivače i stabilniju kontrolu opterećenja. Integracija obnovljivih izvora energije sve je češća, posebno u segmentu predgrijavanja, gdje se postižu energetske uštede bez ugrožavanja higijenskog standarda.

Centralni nadzorni i upravljački sustav (CNUS/BMS)

Centralni nadzorni i upravljački sustav (CNUS/BMS) ima ključnu operativnu ulogu u radu bolničkih HVAC instalacija jer objedinjuje nadzor mikroklime, tlakova, protoka zraka, ovlaživanja, potrošnje energije i sigurnosnih parametara u jedinstvenu upravljačku platformu.

Time se omogućuje precizno održavanje uvjeta u prostorima s posebnim režimima rada, uključujući operacijske dvorane, izolacijske jedinice, intenzivnu skrb i laboratorije, gdje odstupanje od zadanih vrijednosti izravno utječe na medicinski proces.

Sustav kontinuirano prati rad ventilatora, pumpi, klimatizacijskih komora, izmjenjivača topline i osjetila kvalitete zraka, te pravovremeno alarmira i reagira na odstupanja.

Takav pristup smanjuje rizik kontaminacijskih incidenata, optimizira potrošnju energije i omogućuje brzu intervenciju bez prekida rada objekta.

Integracija CNUS/BMS-a u projektiranje i izvedbu stoga nije samo pitanje automatizacije, već i alat kojim se postiže stabilnost, sigurnost i energetska racionalnost bolničke infrastrukture.

Standardi i regulativa

HVAC sustavi u bolnicama projektiraju se i izvode sukladno međunarodnim i nacionalnim propisima, pri čemu se u praksi primjenjuju:

• ASHRAE 170 – Ventilation of Health Care Facilities
• važeći nacionalni standardi
• nacionalni zakoni i pravilnici o gradnji i tehničkim sustavima

Ovi standardi definiraju ključne parametre poput potrebnih izmjena zraka, razina filtracije, režima tlakova, mikroklimatskih uvjeta i sigurnosnih zahtjeva.

Izvođenje instalacija u bolnicama

Izvođenje HVAC instalacija u bolnicama zahtjeva precizno praćenje projektnih zahtjeva i stalnu koordinaciju sa svim tehničkim strukama, uključujući građevinu, elektrotehniku, medicinske plinove i automatiku.

Zahtjevi za izradom i praćenjem dinamičkih planova također su znatno veći nego u standardnim projektima, jer je na gradilištu istodobno prisutan veliki broj specijaliziranih struka koje moraju raditi u potpuno usklađenim fazama.

Tijekom ugradnje kanalske mreže potrebno je osigurati zaštitu svih elemenata kako bi se spriječila kontaminacija prašinom i nečistoćama, koje kasnije mogu utjecati na kvalitetu zraka i rad sustava.

Poseban fokus stavlja se na puštanje u rad (commissioning), u kojem se provjerava funkcionalnost sustava kroz balansiranje protoka zraka i vode, provjeru automatike, odziva alarmnih funkcija i stabilnosti tlakova u specijalnim zonama.

Nakon toga provode se mjerenja i validacija, uključujući provjeru diferencijalnih tlakova, čistoće zraka, uvjeta komfora i rada u različitim režimima objekta.

Dugoročno pouzdana bolnička infrastruktura može se postići jedino preciznom izvedbom, discipliniranim commissioning procesom i dokumentiranim dokazom da sustav u radu odgovara projektiranim tehničkim i higijenskim zahtjevima.

Projektiranje i izvođenje HVAC sustava u bolnicama nije samo tehnički zadatak nego i odgovornost prema zdravlju pacijenata i sigurnosti liječnika. Potrebno je spojiti stručnost, higijenske zahtjeve, energetsku učinkovitost i inovativna rješenja kako bi sustavi radili 24/7, pouzdano i sigurno.

Suradnja s Alfa Thermom

Alfa Therm je kontinuirano prisutan na europskom tržištu te je prepoznat kao pouzdan partner u projektiranju i izvođenju specifičnih HVAC i clean room sustava za renomirane farmaceutske kompanije. Projekti se realiziraju u skladu s važećim međunarodnim normama i regulatornim zahtjevima (GMP, ISO), što osigurava visoku razinu kvalitete i sigurnosti.

Takvi projekti predstavljaju značajan izazov, ali i veliku odgovornost, na koje naši inženjeri uspješno odgovaraju.
Sudjelujemo u koncepciji, projektiranju, BIM koordinaciji, izvođenju, nadzoru i commissioning procesu – od ideje do funkcionalnosti.

Danas smo u mogućnosti prenositi stečena specifična znanja i ekspertizu i na domaće tržište. Kao istaknute projekte izdvajamo:

• Sveučilišna klinička bolnica Mostar, uključujući nedavno izgrađenu Kliniku za dječje bolesti
• Specijalna bolnica Sv. Katarina u Zagrebu

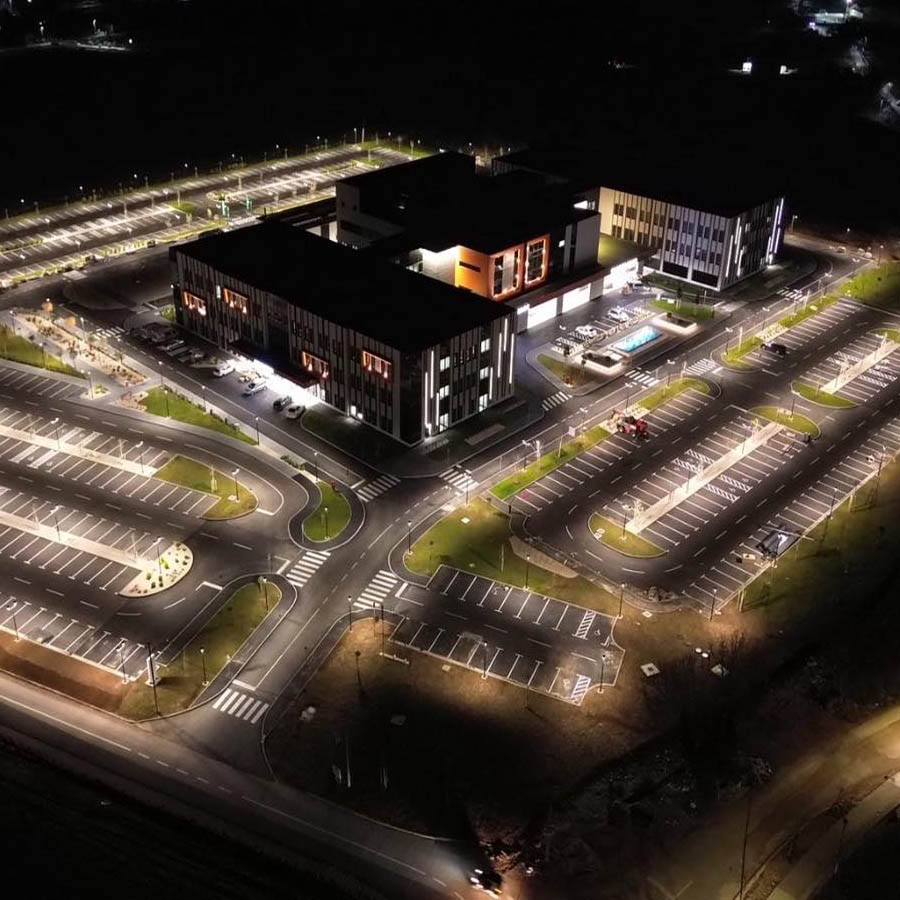

• Novootvorena bolnica u Trebinju.

Naše iskustvo obuhvata cjelokupan proces; od projektiranja HVAC sustava za bolnice do izvedbe i validacije clean room prostora.

Spremni smo svoje iskustvo i standarde primijeniti i na vašem sljedećem projektu.
